Manostar山本电机微差压精密测控-数字传感器

一、主流核心型号

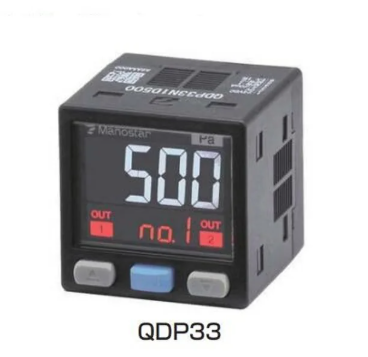

·QDP33系列：超小型高精度款，机身尺寸仅30mm×30mm，是同级别产品中体积最小的微差压传感器之一

·EMD8A系列：24×48面板安装款，符合UL标准与欧盟RoHS指令，支持卡扣式快速面板安装

·EMD7系列：48×48标准面板款，适配工业控制柜常规开孔尺寸，现场安装兼容性强

·衍生覆盖型号：EMT1、EMTGP1、EMT1H、EMT6等全系列数字差压类传感器产品

二、核心性能参数

·传感技术：搭载山本电机自研的电容式传感元件，部分型号采用差动电感式检测方式，测量灵敏度与精度表现优异

·压力量程：全系列覆盖50Pa~10kPa，包含5种零中心量程类型，总计14种不同量程可选

·显示配置：标配12mm高亮度红色LED显示屏，部分型号搭载高清白色LCD显示屏，12段数码管数字显示，读数清晰直观

·输出类型：支持4~20mA电流模拟量输出、1~5V电压模拟量输出，可选NPN/PNP型比较输出，适配不同工业控制系统接入需求

三、核心功能特性

·内置移动平均滤波、最大/最小值记忆功能，可消除气流脉动干扰，测量数据更稳定

·支持符号反转功能，可直接显示负压数值，适配真空系统负压测量场景

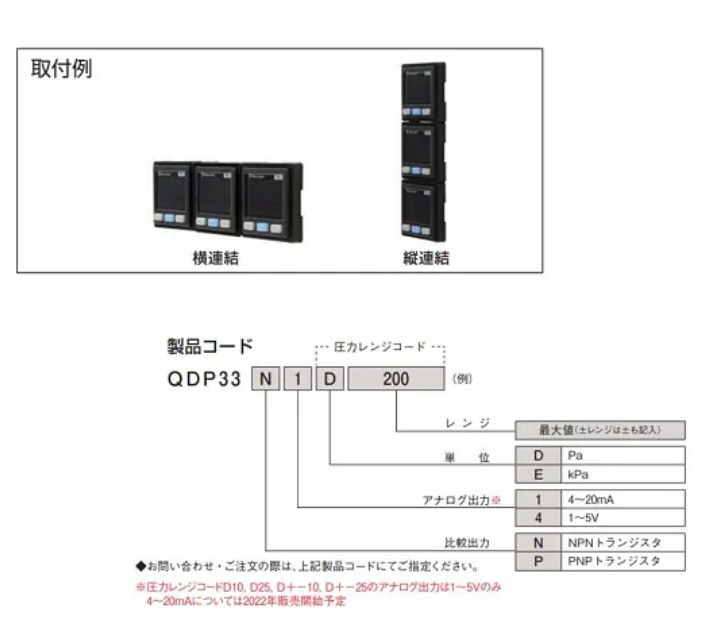

·机身结构紧凑，支持紧密贴合式安装，可直接集成嵌入各类精密工业设备内部

·全系列产品均符合工业级品质要求，信号长期运行稳定可靠，适配复杂工业现场环境

四、适配场景

·半导体、光学仪器行业洁净室微压差高精度监测

·工业自动化设备、通风系统、过滤器堵塞状态实时监测

·真空系统负压测控、精密检测设备内部压差实时采集

·控制柜嵌入式安装，对接产线自动化控制系统完成闭环测控

MANOSTAR山本电机传感器在洁净室场景的典型应用均围绕微差压精密管控展开，核心应用场景如下：

一、核心压差监测类应用

●洁净室与非洁净区压差管控：实时监测洁净室与走廊、更衣室等相邻区域的微压差，保证洁净室始终维持正压状态，避免外部未净化空气倒灌进入洁净区，满足半导体、制药行业洁净等级合规要求。

●隔离室负压监测：EMD8A、FR51A系列传感器可直接用于生物安全隔离室、特殊实验洁净室的负压监测，保证有害气体不会向外扩散，保障人员与环境安全。

●过滤器堵塞状态监测：实时监测初效、中效、高效空气过滤器前后的压差变化，精准判断过滤器堵塞程度，及时提示更换滤芯，避免过滤失效导致洁净度下降。

二、配套洁净系统联动应用

●新风系统闭环控制：传感器输出的差压信号直接接入新风系统自控单元，联动调节新风送风量，维持洁净室压差稳定，同时降低系统不必要的能耗。

●洁净工作台压差监测：安装在垂直流/水平流洁净工作台内部，实时监测台面风速对应的压差状态，保证工作台面始终维持稳定的洁净气流，保护内部精密生产工件。

●FFU风机过滤单元状态监测：接入FFU控制系统，实时采集每台FFU的出风压差，判断风机运行状态，及时发现故障单元，避免局部区域洁净度不达标。

三、特殊行业专属应用

●半导体晶圆制造车间：QDP33高精度型号用于晶圆制造超净车问的极致微压差管控，避免微小尘粒附着在晶圆表面，降低生产良率损失。

●制药GMP洁净车间：带色标刻度的FR51A系列传感器可直观展示压差状态，满足GMP认证对洁净区压差管控的合规性要求，方便现场巡检人员快速判定压差是否合格。

●光学仪器精密组装洁净室：高精度差压传感器用于维持组装车问稳定的气流环境，避免气流扰动影响光学元件组装精度，保障产品良率。
